3842引脚功能详解，学会了你也是电子工程师
说起UC3842，想必搞电子的人都很熟悉，它是一款具有8个引脚的电源管理芯片。经常被用在电动车充电器中，与一少部分外围器件组成反激式开关电源电路。
UC3842具有外围电路结构简单，内部集成了保护功能。接下来我们就聊一聊这款芯片。

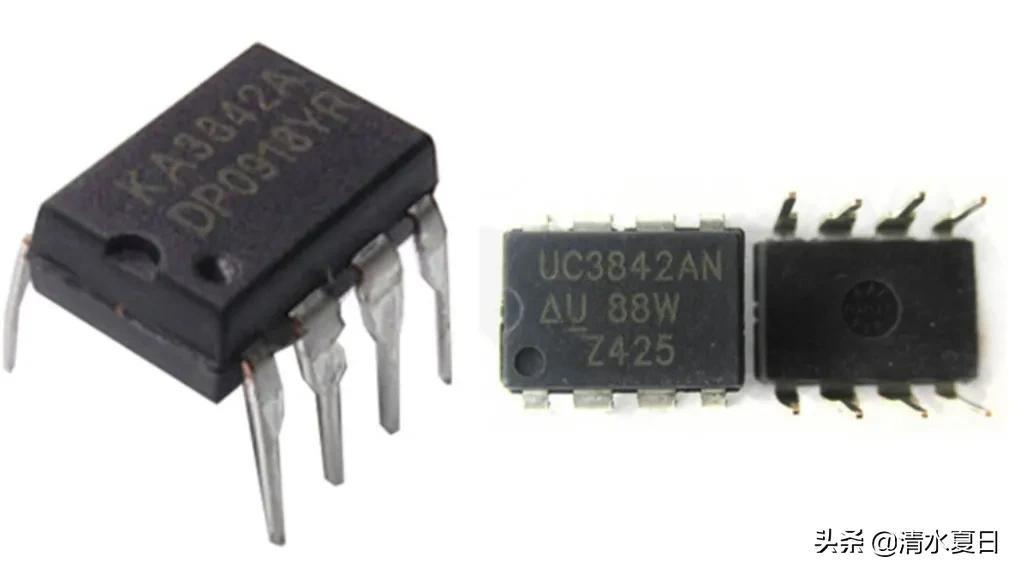

UC3842引脚外观
从其结构外观来看它有八个引脚，这八个引脚是其与外围器件连接发挥功能的桥梁。

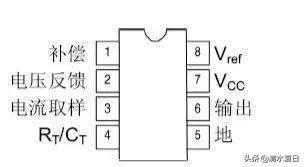

UC3842引脚功能详细讲解
UC3842芯片总共有8个引脚，每个引脚的功能如下：
引脚1：误差放大器的输出端
也就是说它是该芯片内部误差放大器的输出端，通过与引2脚的合作，达到控制误差放大器的增益作用。
引脚2：误差放大器的反相输入端
其实这是误差放大器采样的输入端，通过此引脚将输出电压采样后，通过比较，误差放大器做出输出脉宽调整，从而控制输出电压或电流的大小。
引脚3：为电流检测输入端
其实这个脚也是反馈端，主要通过它的大小反馈来流过开关管的电流，通过电流的高低控制开关管的通断，从而达到保护开关管的作用。
引脚4：内部振荡器的定时端
此引脚主要是控制芯片的振荡频率的，其振荡频率的大小取决于外接阻容元件的参数。
引脚5：为接地端
也就是此芯片工作电源的接地端
引脚6：驱动外部开关管的信号输出端
这个引脚主要负责发出驱动信号，控制外接开关管的导通与截止。
引脚7：为供电端
也就是此芯片工作电源的供电端
引脚8：芯片内部电压基准输出端
也就是说这个脚可以提供一个免费的5V基准电压，供外部电路使用。

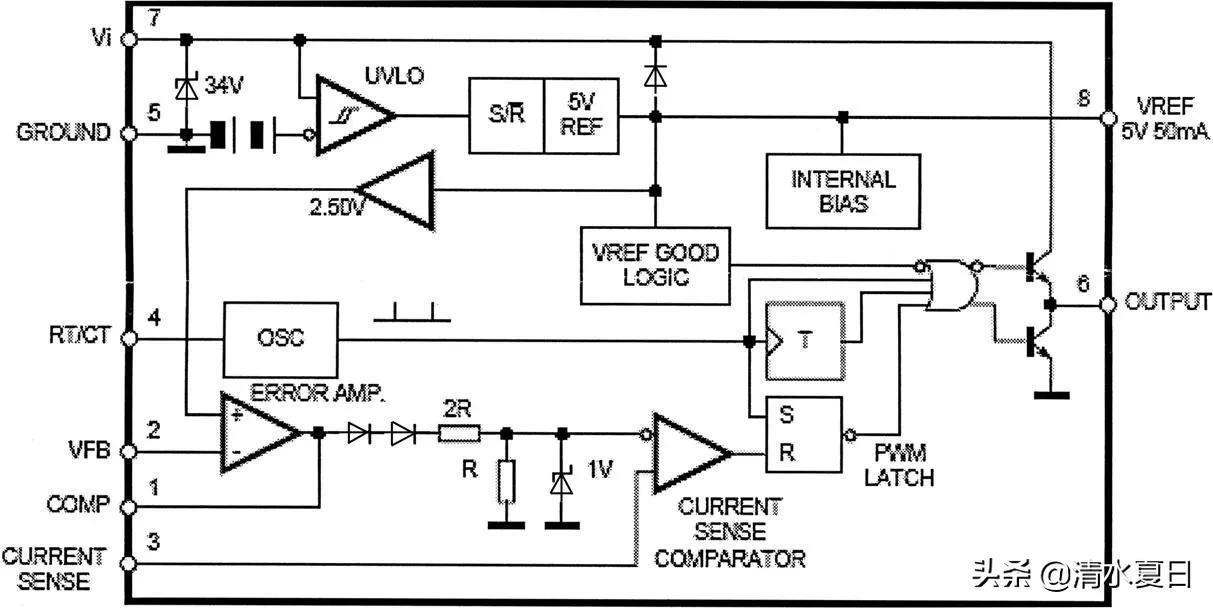

UC3842内部结构
UC3842芯片是一个固定工作频率的电流调整型控制芯片，在它的内部集成了误差放大、电流检测比较器、脉宽锁存、电压基准以及欠压过温等保护部分的控制电路。

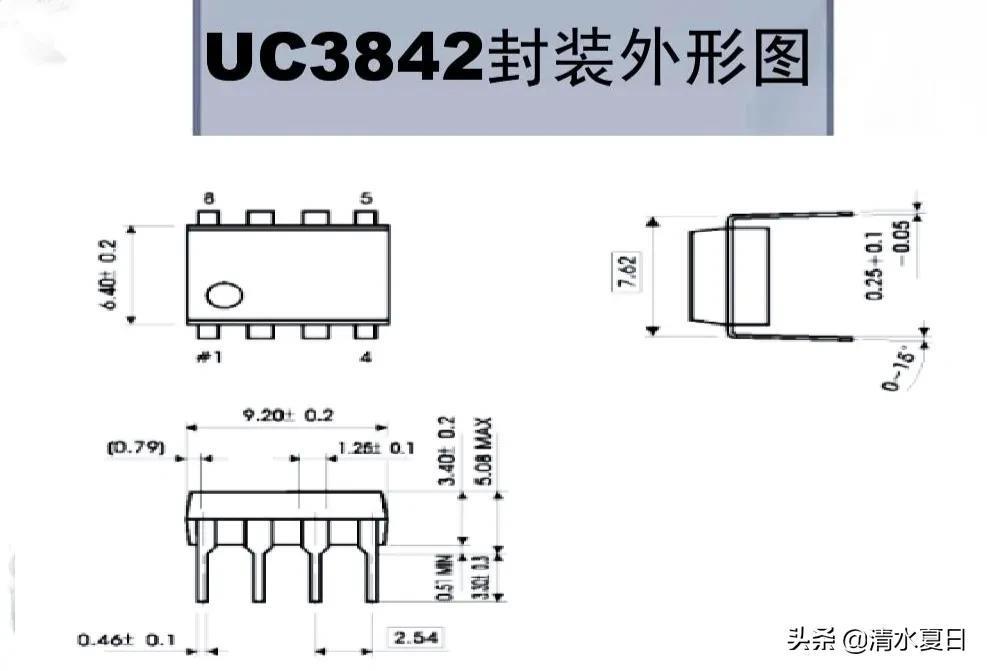

UC3842有两种封装形式
一种为双列直插DIP，另一种为贴片SOP，还有一种使用非常少的14引脚贴片封装。
UC3842电气参数
UC3842的最高工作电压为30V，最低工作电压为16V，输入电压低于10V时会停止工作；芯片典型的振荡为52kHz，输出驱动电流最大1A，最大功耗1W。
UC3842典型应用
经常被用到反激式开关电源电路
UC3842电路故障排查
如果对应的电路发生了异常，我们可以用万用表测量其引脚有没有短路，如果有短路那说明该芯片被击穿或外围电路异常。
我们也可以把外围电路断开去测量器件的好坏。
根据UC3842引脚功能特性，该芯片在正常工作时，引脚7与引脚5间会有10-30V之间的工作电压，8脚输出5V左右的基准电压。此外，其它引脚也有电压，但很小。这样一来，我们通过引脚就可以确定该芯片是否正常工作。
