电脑怎么连接网线上网（电脑小技巧：2分钟学会接网线，下次再也不用等维修师傅上门啦！）

引言

这篇文章主要介绍网络接线以及网络设备互连基础知识，制作网线接头–水晶头，是网络工程师最基本的一项技能，希望大家从这篇文章出发，展开一段愉快的计算机网络学习之旅。

文章目录

水晶头的接线顺序设备互连接线原理

1.水晶头的接线顺序

对于有线网络来说，在一个局域网里面，接触的最多的可能就是网线和水晶头了，所以这里首先介绍一下水晶头的接线顺序和规格，现在主流的水晶头分为两种：一种是RJ-45（8针脚），就是我们经常用来插在笔记本或台式机网口上网的那个大接头；还有一种是RJ-11（4针脚），就是经常用来插在固定电话网口的那个小接头，也有的用来插在”猫modem”（调制解调器）上面通过电话线上网，这种上网方式现在基本上已经被淘汰。

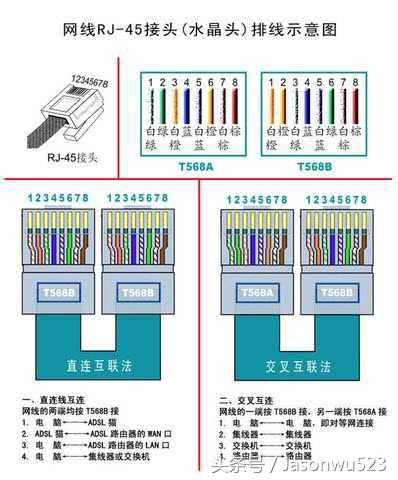

现在主要介绍RJ-45，这个接头的接线顺序分为两个标准，分别是：”EIA/TIA-568A标准（简称T568A）”和”EIA/TIA-568B标准（简称T568B）”，它们的线序，按照有弹片一面朝下头朝上从左往右排列如下：

T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（这种接法是国内比较普遍的接法）

水晶头实际动手操作：

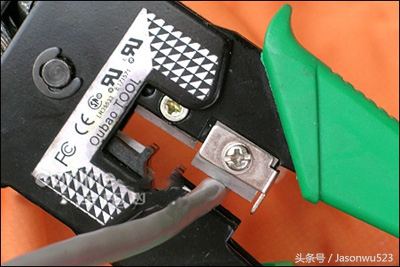

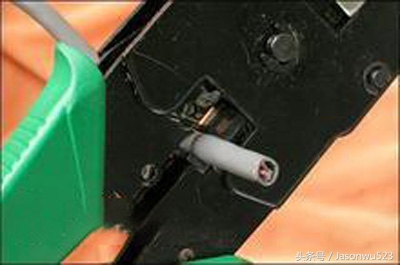

1. 用压线钳下端的刀口将不齐的网线头切断，以保证网线端头内的线对齐

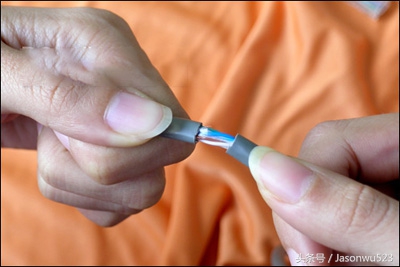

2. 把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。（要注意长度适宜）

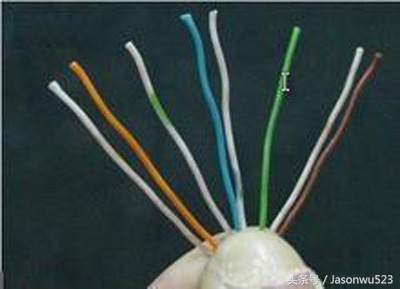

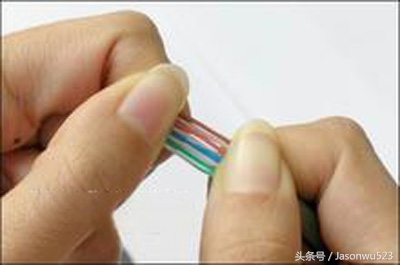

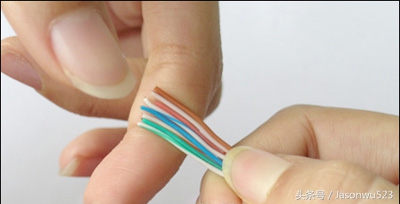

3.将内部的线按所需的线序排列好，然后用手将头部对齐。我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

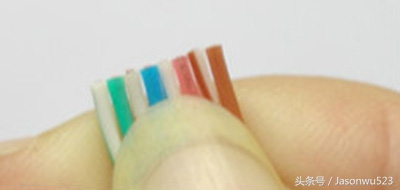

4.如果整理好后发现线头不齐，要用压线钳刀口部，重新剪掉一部分线以使之对齐

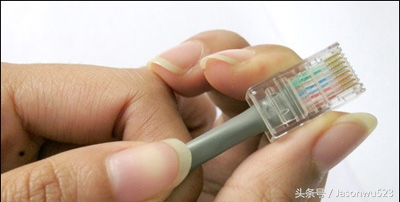

5.一只手将水晶头水平拿好（带卡子的一侧向下），另一只手将整理好的线的头部慢慢顺势插入水晶头内，然后用力将线向内推，使线头顶住水晶头的头部

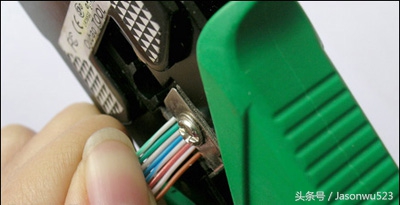

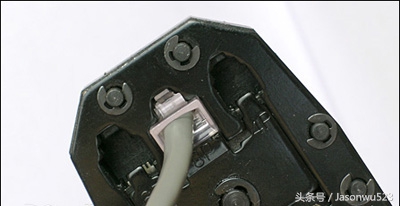

6.接下来当然就是压线了（RJ-45接口没有被压线之前金属触点凸出在外），确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内

注意：

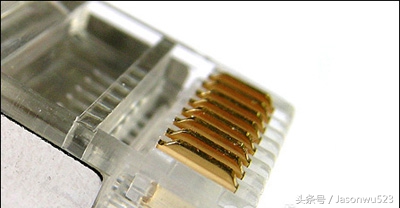

压线前的RJ-45接口（金属触点凸出在外）：

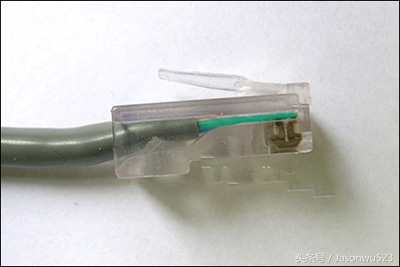

压线之后水晶头凸出在外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上：

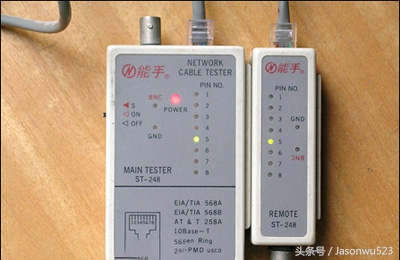

7.这样水晶头就制作好了，最后进行测试：

把在RJ-45两端的接口插入测试仪的两个接口之后，打开测试仪我们可以看到测试仪上的两组指示灯都在闪动。若测试的线缆为直通线缆的话，在测试仪上的8个指示灯应该依次为绿色闪过，证明了网线制作成功，可以顺利的完成数据的发送与接收。若测试的线缆为交叉线缆的话，其中一侧同样是依次由1～8闪动绿灯，而另外一侧则会根据3、6、1、4、5、2、7、8这样的顺序闪动绿灯。若出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样，但测试仪在重夺后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好。此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止

在10Mb/s和100Mb/s以太网中只使用两对导线，针脚1、2、3、6,按照T568B的标准就是1、2、3(橙白、橙、绿白)以及第6针(绿)，其中针脚1发送+，针脚2发送-，针脚3接收+，针脚6接收-，其他针脚起到了屏蔽的作用。
