电热水壶原理示意图(常见电热水壶电路的工作原理)
1.普通型电热水壶电路的工作原理
普通型电热水壶电路的工作原理图如下图所示。
1）烧水工作原理

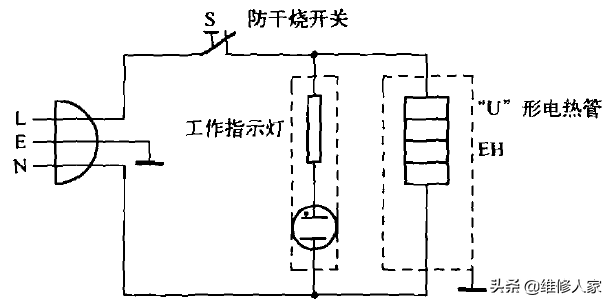

220V交流电经电源插头、防干烧座内部防干烧开关送到“U”形发 热管两端，电热管因电流的热效应开始对水加热，工作指示灯亮，壶内水温不断上升，水温 达100度时水蒸气冲岀壶盖鸣笛，告知用户水已烧开，应立即拔掉电源插头。烧水工作原理图如下图所示。
2）防干烧工作原理

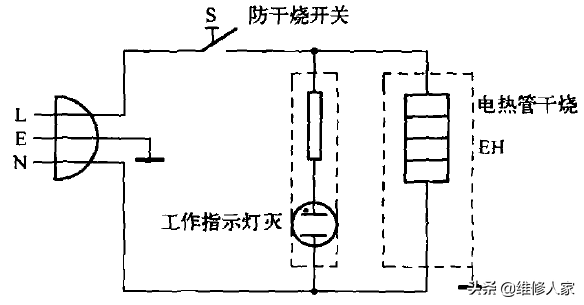

当壶内水温达 到100度表明水已被烧开，这时如果用户没有拔掉电源插头，壶内水可能会烧干， 当电热管上面没水后就会干烧，这时防干烧座的背面的双金属片温控器检测到 电热管温度在100度以上时，双金属弹片会弯曲变形，从而断开防干烧开关，切 断电热管的电源，保护电热管不被烧坏。 防干烧工作原理图如图所示。
2.自动断电型电热水壶电路的工作原理

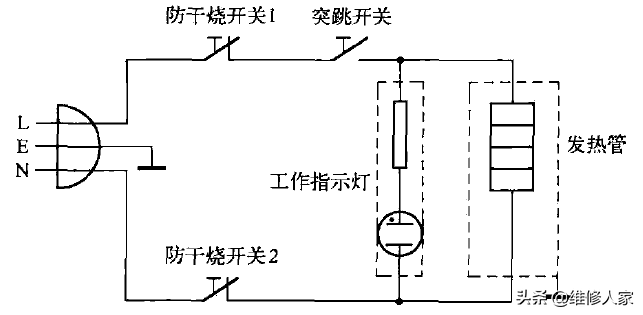

自动断电型电热水壶电路的工作原理图如下图所示。
1）烧水工作原理

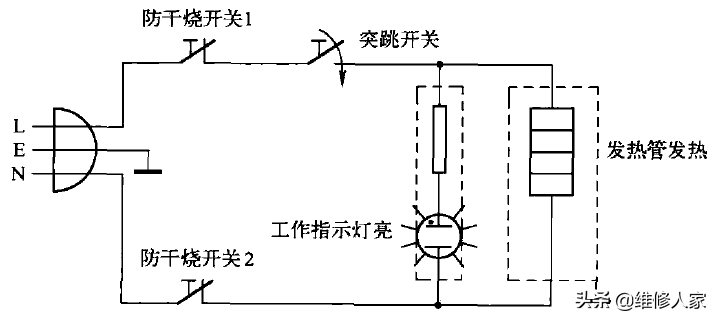

电源插头接上市电，电热水壶装满水放入底座后，再按下突跳开关, 这时交流220V电压经防干烧开关、突跳开关送到电热管两端，电热管因电流的热效应开始 对水加热，工作指示灯亮。壶内水温不断上升，当壶内温度达到100度时，水开始沸腾，蒸 汽冲击蒸汽开关上面的双金属片，由于热胀冷缩的作用，双金属片膨胀变形，顶开开关触点断开电源，工作指示灯熄灭，告知用户水已烧开。烧水工作原理图如图所示。
2）防干烧工作原理

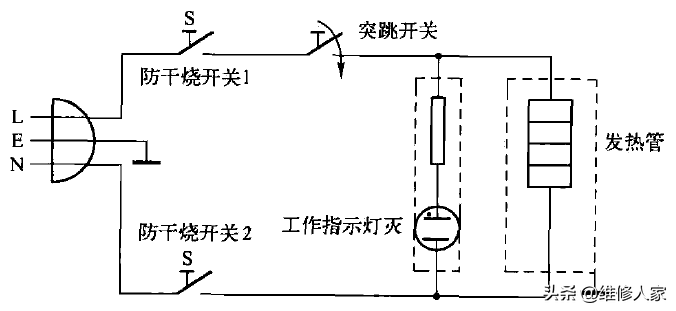

如果突跳开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部的两个双金属片，会因为热传导作用而温度急剧上 升，膨胀变形，将两个防干烧开关断开，从而切断电源，保护电热管不被烧坏。因此电热水壶的安全保护装置是设计的非常科学和可靠的。防干烧工作原理图如图所示。
3.自动保温型电热水壶电路的工作原理

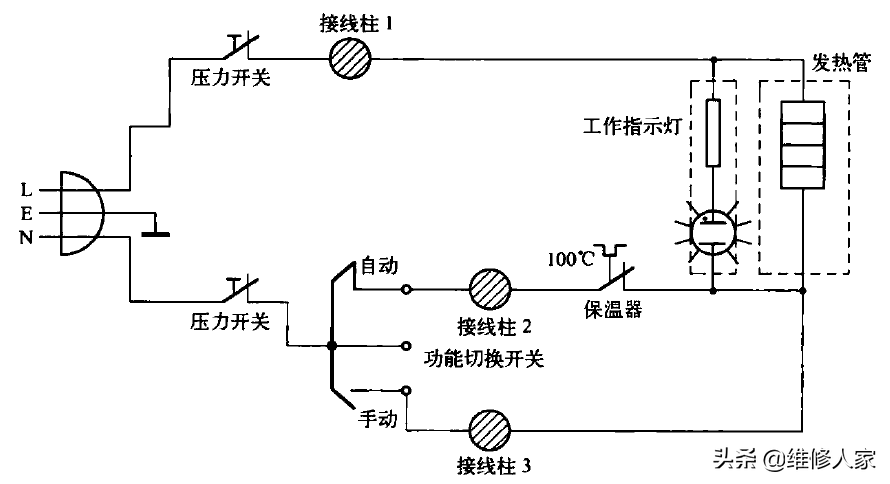

自动保温型电热水壶电路的工作原理图如图所示。
1）自动烧水、保温工作原理

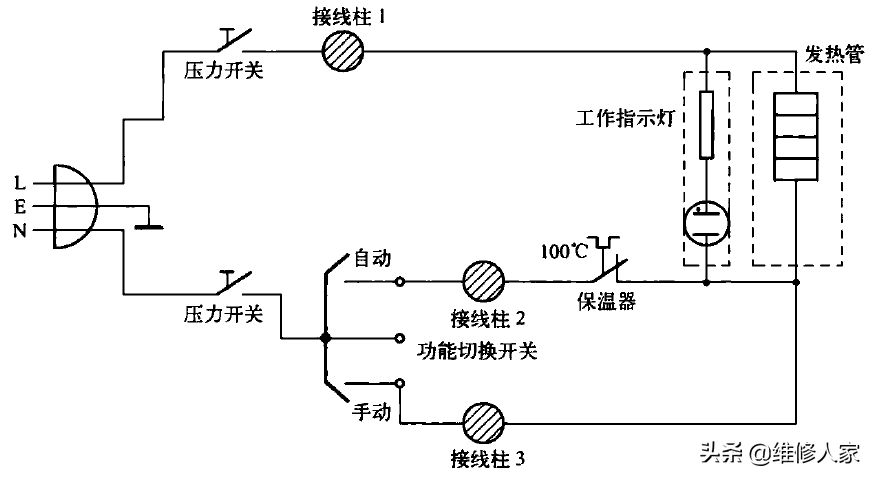

电热水壶装满水后，把它放入底座中，压力开关在壶的重力作用下被接通，这时用户将功能切换开关按到自动功能处，交流220V电压经压力开 关、功能切换开关、温控器加到电热盘两端，工作指示灯亮，电热盘开始对壶内水加热，壶 内水温不断上升，当温控器检测到壶内水温达到100度时，温控器内部开关触点断开，切断 电热管电流，电热管停止加热，工作指示灯熄灭；当壶内水温降到一定值时，温控器内部开关触点又闭合，电热管又开始加热；当水温又达到100度时，温控器内部触点又断开，电热管又停止加热；重复此过程达到了保温的目的。其工作原理图如图所示。
2）手动烧水工作原理

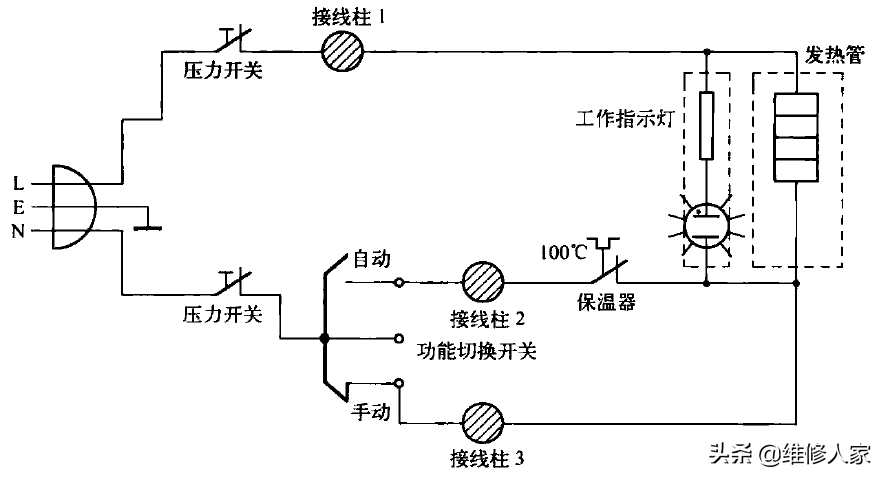

电热水壶装满水后，把它放入底座中，压力开关在壶的重力作用下被接通，这时用户将功能切换开关按到手动功能处，交流220V电压经压力开关、功能切换开关直接加到电热管两端，工作指示灯亮，电热盘开始对壶内水进行加热，壶内水温不断上 升，当温度达W0无时水开始沸腾。由于手动烧水工作时，温控器没被接入电路而不工作，所以水温不断上升，这时用户要及时把水壶取下或拔掉电源才不会把水烧干，如果釆用手动烧水且无人值守，会把电热管烧坏，所以，在这种状态下需用户值守。手动烧水工作原理图如图所示。
