调压阀的工作原理
图1

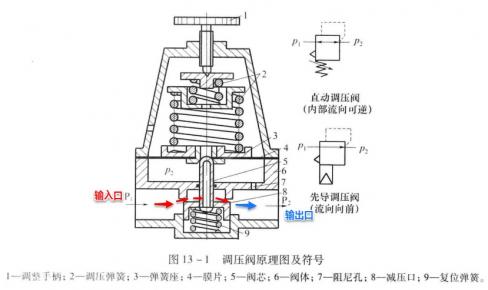

如图1所示，减压阀口8是处于常开位置的，阀口开度的大小取决于手柄1的旋紧程度，手柄向下拧的越紧，阀口开度越大。
从输入口P1进入的高压气体，经过减压阀口8后，气流流速增加，压力却下降至P2，从输出口进入执行机构。
图2

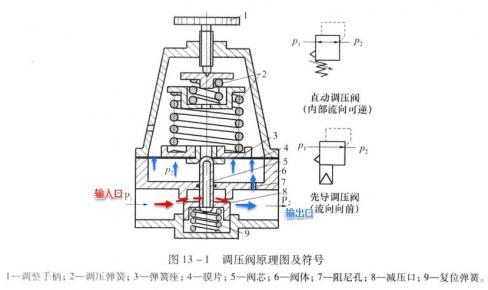

如图2所示，减压后的气体大部分都进入执行机构中，还有小部分压力为P2的气体，从图中的阻尼孔7进入膜片腔室，在膜片4的下方产生一个向上的推力，当向上的推力与调压弹簧2向下的弹簧力相平衡时（此时的平衡是动态平衡的过程），调压阀便有稳定的压力输出了。
图3
如图3所示，如果输入压力P1突然升高，则输出压力显然也会随之升高，对应的膜片4下方的压力也会增高，膜片向上运动；且阀芯5在复位弹簧9的作用下也会向上推动膜片，从而使减压阀口8趋于阀口开度减小的位置，阀口的节流作用就增强了，直至输出压力P2降低，使膜片上下两端的压力再次达到平衡，减压阀口的输出压力再次趋于稳定。
图4
