一：直流稳压电源实验报告
1，整流电路：直接桥硅就行了，要注意的是整流管的最大承受电压等问题。
2，滤波电路：就用一般的rc滤波，要注意rc的响应时间。尽量多加几级滤波电路。
3，稳压电路：用一般的可调稳压器就可以了。注意把各个电阻的值取好就可以实现你的要求。
4，数显电路：用个单片机直接控制比较简单。
5，过流保护电路：用A/D芯片可以将过流信号送入单片机，再用单片机去控制输出保护电路。
http://hi.baidu.com/diydz/blog/item/4e863246c26d0f086b63e5a5.html
http://hi.baidu.com/diydz/blog/item/ab1c37b31ddb30a6d8335a29.html
http://hi.baidu.com/diydz/blog/item/fab1261747b96b004a90a7ef.html
二：直流稳压电源设计与 *** 实验报告
自制直流稳压电源，首先要有个整体的设计思路，变压、整流、滤波、稳压等组成电路的设计计算，选购买好所需电子元件和外壳等所需材料，然后是焊接，组装、调试、老化。
涉及的步骤还是蛮多的。要懂原理，知道选购原件、拼装步骤、会调试、配备调试台、示波器等调试必要设备，成本不低。当然最终要能达到达到满足设计性能要求，解决过程当中出现的偏差和问题，是需要理论和经验和素养的。其实，专业的事情可以放心交给专业的人去做。
三：直流稳压电源原理图
将频率为50Hz、有效值为220V的单相交流电压(Alernative Current)转换为幅值稳定的直流电压（Directive Current）。
线性直流稳压电源
整流电路是将交流电压变换为单向脉动电压的电路。整流元件是具有单向导电能力的二极管,二极管用理想模型来处理。

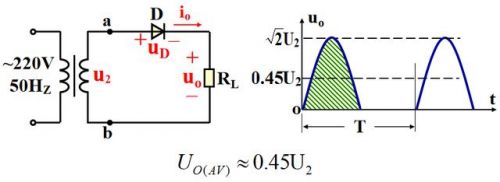

1. 单相半波整流电路
经整流后得到的单向脉动电压，其平均值即为输出电压的直流成分。
2. 单相脉动全波整流电压电路
它由4个二极管组成，完成全波整流功能。
3. 滤波电路
整流电路的输出电压是单一方向的，但是脉动较大，不能适应大多数电子线路及设备的需要，滤波后只保留直流成分，而滤去所有交流成分。
电容滤波电路，使脉动减小；RL愈大，RLC愈大，UO 越高；为获得较好的滤波效果，一般取：RLC>(3~5)T/2。UO（AV）=1.2U2，负载开路时，UO（AV）=1.4U2。
4. 稳压电路
1）稳压二极管稳压电路。 稳压二极管的缺点是工作电流较小，稳定电压值不能连续调节。
2）三端集成稳压器
W78XX系列：输出电压为正；W79XX系列：输出电压为负。
正、负输出稳压典型电路：
电容作用：储能，滤波，稳定电路。
W317系列：三端可调集成稳压器，输出端和调整端之间的电压是非常稳定的电压1.25V，
典型应用电路如下：
