温彻斯特M1890泵动步枪,美国近代最成功的小口径步枪之一

说到泵动操作的枪,一般人首先想到的是泵动霰弹枪,但泵动步枪也不是没有。19世纪末,美国温彻斯特公司推出过一款非常成功的小口径泵动步枪,叫温彻斯特M1890步枪。

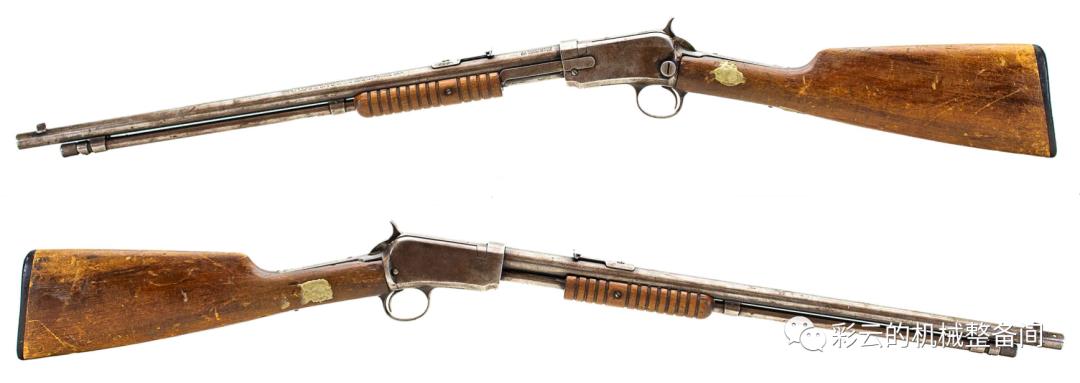

一支.22 Short口径温彻斯特M1890泵动步枪

一支.22 Short口径温彻斯特M1890泵动步枪

一支.22 Short口径温彻斯特M1890泵动步枪

一支.22 Short口径温彻斯特M1890泵动步枪

勃朗宁:我说行,就是行

在M1890泵动步枪之前,温彻斯特公司已经推出多款成功的杠杆连珠枪,但泵动步枪从未涉及,当时唯一一款泵动步枪是柯尔特公司的“闪电”泵动步枪(Colt Lightning Rifle ),1884年投产,起初发射.44-40、.38-40等中心发火步枪弹,后来也有.22边缘发火口径。柯尔特“闪电”泵动步枪主要作为运动和狩猎武器使用,也装备过旧金山市警察局,一直生产到1904年,但知名度很一般,不温不火的。

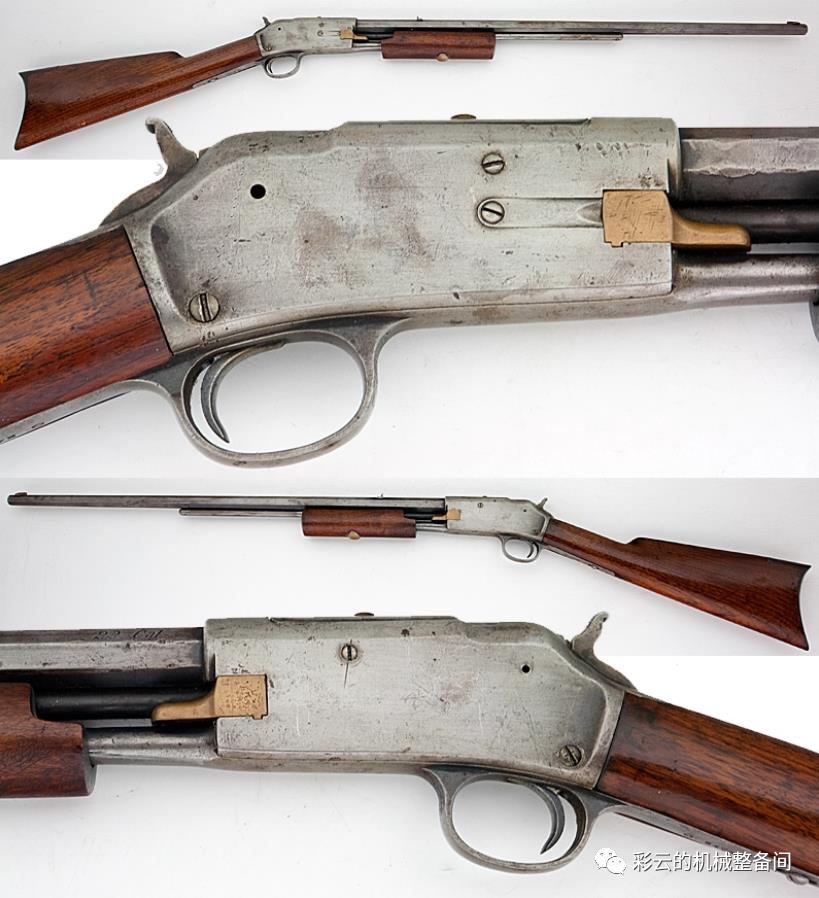

.22口径柯尔特“闪电”泵动步枪

对温彻斯特公司而言,发射.22边缘发火弹的产品是.22口径温彻斯特M1873杠杆连珠枪,由于该枪原本发射口径更大的中心发火步枪弹,即便改为.22边缘发火口径还是太重,所以市场反响一般。温彻斯特公司希望推出一款.22边缘发火口径的轻便步枪,以占领小动物狩猎和娱乐射击这块市场,他们能找谁呢?还是老合作方,美国近代枪械史上的天降伟人约翰·勃朗宁。

1888年,约翰·勃朗宁和兄弟马修·勃朗宁一道设计了一种滑动护木驱动枪机前下-后上运动,并用管状弹仓连续供弹的泵动式步枪方案,并申请了专利。但当他们把专利图纸带到温彻斯特公司,建议温彻斯特公司投产时却遭到质疑:此前勃朗宁兄弟会带来可操作的原型枪,这次因为任务紧,只带来了蓝图,温彻斯特的工程师回绝了勃朗宁兄弟的建议,认为他们这个设计无法工作,得重新设计。

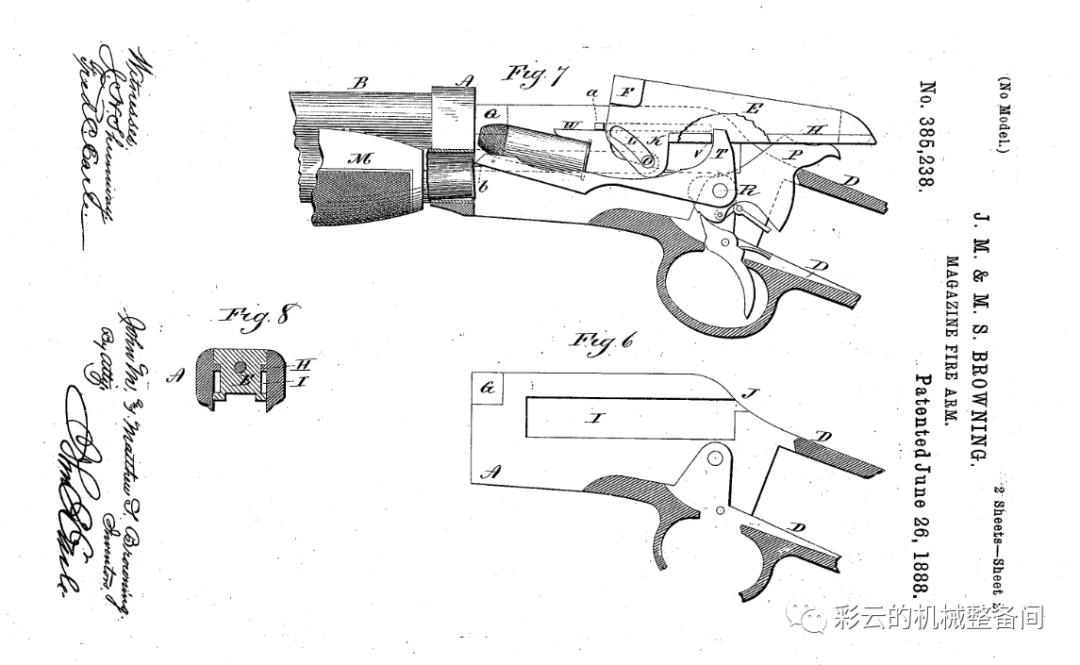

1888年勃朗宁兄弟申请的泵动步枪专利

对此勃朗宁二话不说,自己做了一个可运行的原型枪,把它寄给温彻斯特公司,并附上一张纸条:“你们说它行不通,我看它运转起来好得很。”,简而言之,我说行,就是行,少哔哔,温彻斯特的工程师只能低头。1890年11月,根据勃朗宁专利制造的温彻斯特M1890泵动步枪正式投放市场,很快因为其轻巧、精准、操作顺畅,获得了很高的销售业绩,事实证明勃朗宁是对的。

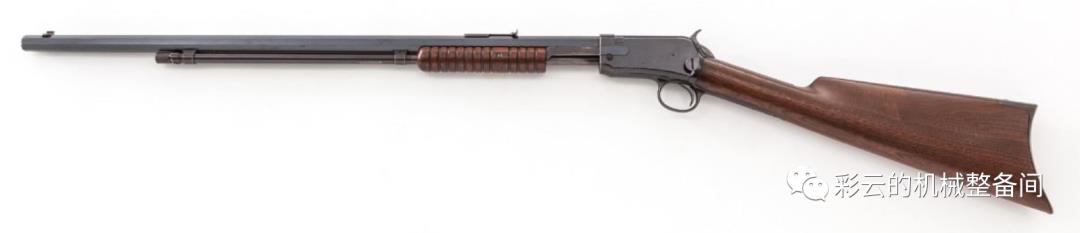

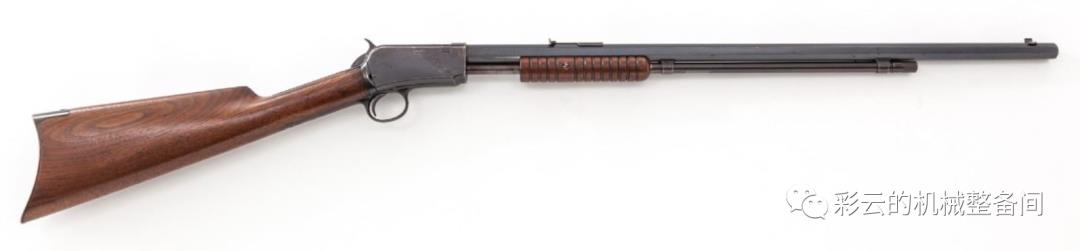

.22WRF口径温彻斯特M1890泵动步枪

温彻斯特M1890结构

温彻斯特M1890泵动步枪是一款外形修长的轻型步枪,有一个24英寸长、截面为八角形的枪管,枪管壁很厚实,供弹具为枪管下方的管状弹仓,弹仓容量根据弹药不同有10、12、15、20四种。

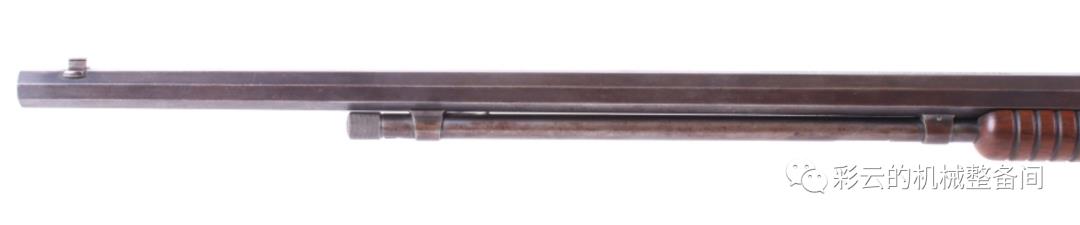

枪管下方有管状弹仓

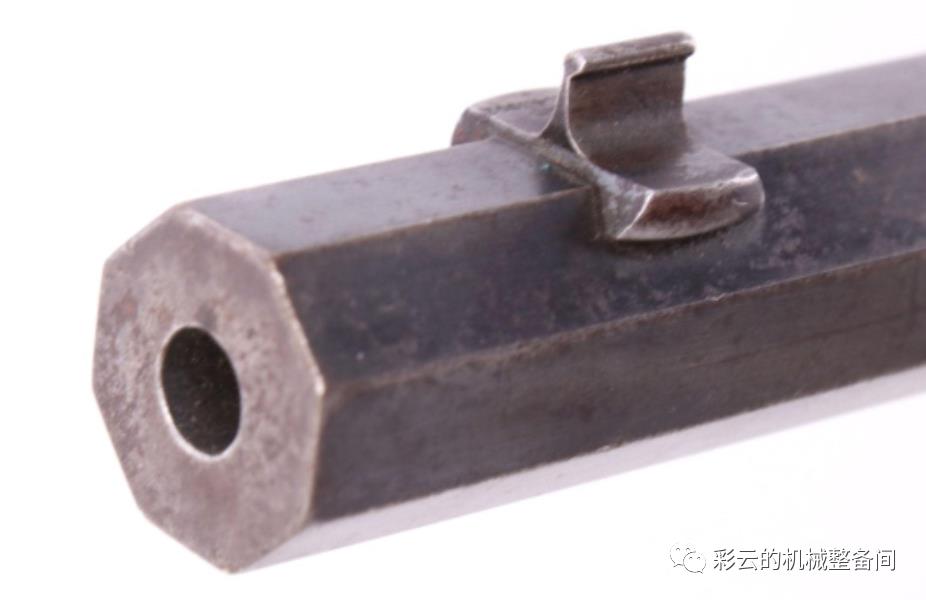

枪管截面为八角形

由于发射的22口径边缘发火弹尺寸小,膛压低,因此温彻斯特M1890的枪机闭锁机构,以及滑动护木带动枪机运转的传动机构可以设计得很简单。其机匣为顶部开放设计,闭锁状态时枪机位于前方,盖住机匣顶部开口,侧面的闭锁方榫卡在机匣两侧的闭锁槽内,同时托弹板位于下方位置,准备托举枪弹。

射手拉护木向后时,护木推动连杆,连杆头套在枪机侧面一个曲线槽里,所以向后运动的连杆会带动枪机先向上抬升,让闭锁方榫从机匣闭锁槽里脱出,再让枪机后退,后退的枪机会压倒击锤,让击锤待击。在拉护木、枪机抬升后退的同时,枪机下方的托弹板会抬起,将管状弹仓内最后端一发弹托举起来,准备以斜向上的角度进入枪膛。

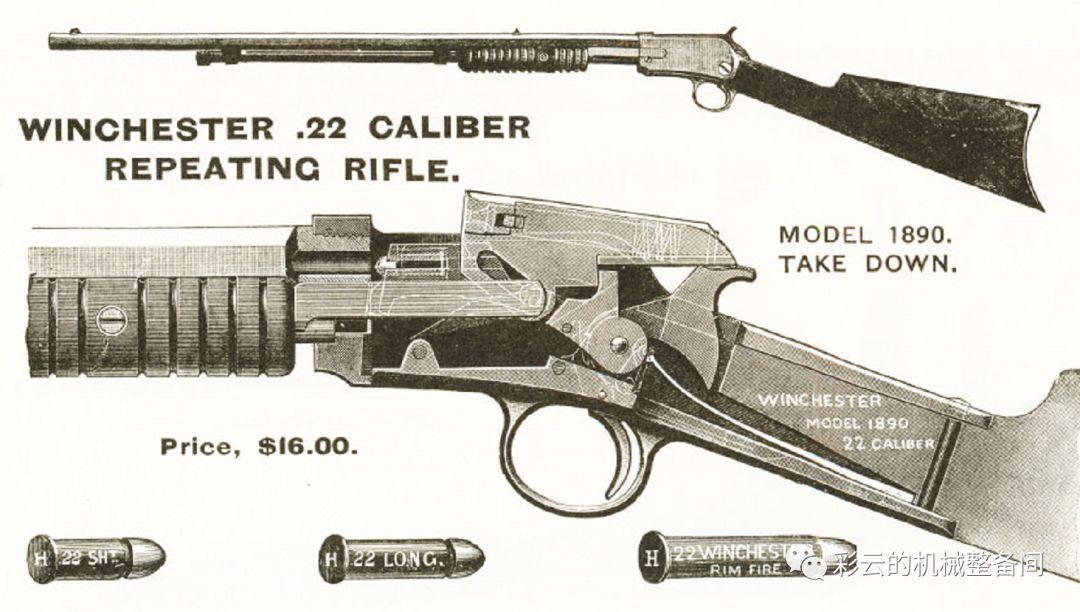

温彻斯特M1890的枪机像一块镶块,平时嵌入机匣顶部,向后拉护木时,枪机会向上抬升并向后退。

射手向前推护木时,枪机又被拉回,将托弹板上的那发枪弹斜向上推进枪膛,连杆和枪机曲线槽联动,让枪机下沉,前方的闭锁方榫重新卡入机匣闭锁槽实现闭锁,此时扣扳机即可击发。

温彻斯特M1890步枪的枪机动作原理,拉动护木时连杆通过枪机下的曲线槽带动枪机抬升、后退、前进、下沉。

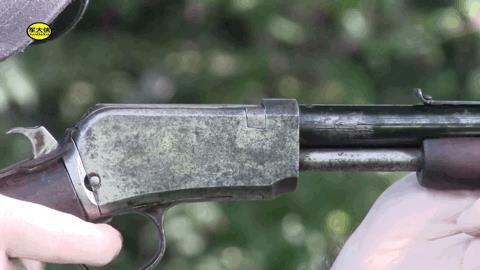

这个动图就展示了拉护木时枪机如何抬升,闭锁方榫如何从闭锁槽内脱出,随后枪机后坐,压倒击锤的过程。

温彻斯特M1890的生产和改进

温彻斯特M1890是一支相当受欢迎的小口径边缘发火步枪,该枪发射的.22英寸边缘发火弹威力较小,不适合作战,但适合狩猎小动物和娱乐射击,也适合射击入门学习,而且弹药价格非常低廉。因为受欢迎程度高,温彻斯特M1890生产时间跨度很大,从1890年一直生产到1932年,总产量达853000支之巨!

最早生产的温彻斯特M1890第一型(序列号从1到15552,1890-1892年生产)枪管和机匣是固定连接的,枪机与机匣的闭锁面是内置的,机匣外侧不开口,照门为固定式。

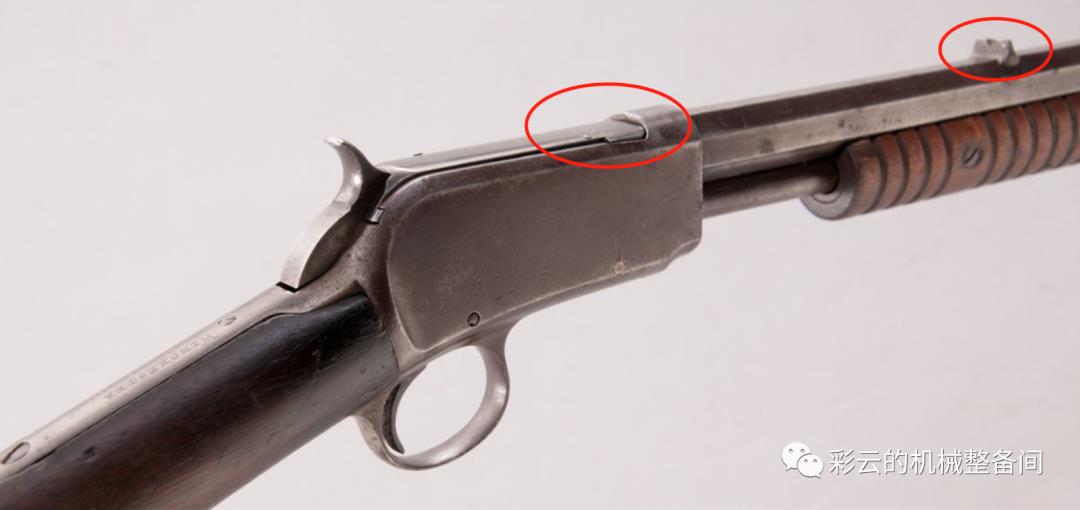

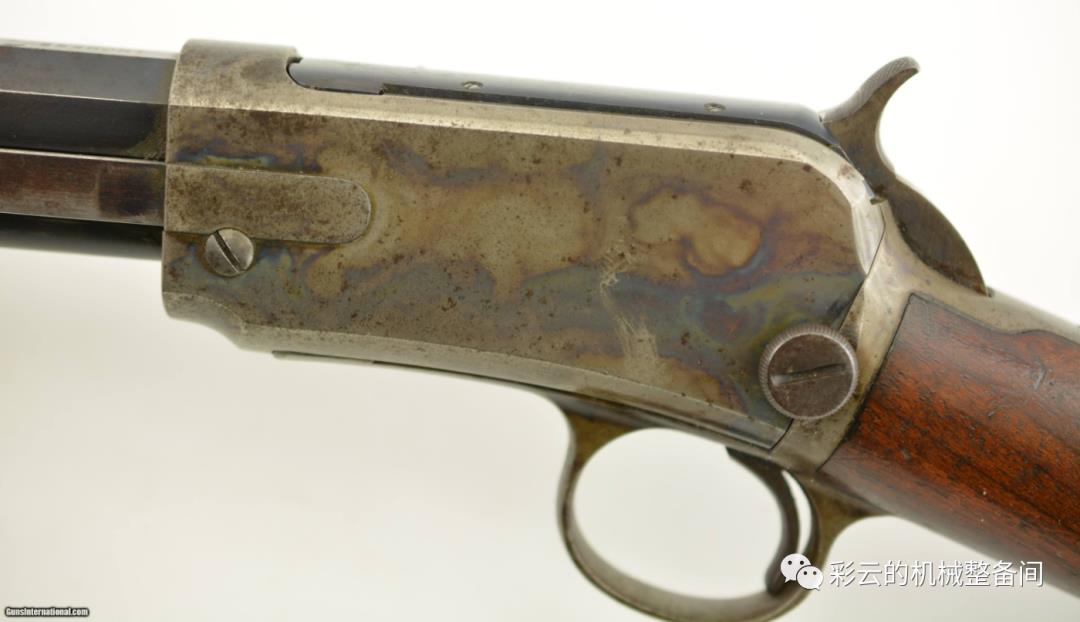

温彻斯特M1890第一型的闭锁槽是内置的,机匣外侧看不到,照门是固定的。

从第二型(序列号15553-112970)开始,温彻斯特M1890增加了快拆(take-down)功能,机匣左侧有一个插销,拔出插销就能将枪拆成两段携带,还增加了可调照门,闭锁槽特征与第一型相同,为封闭式。

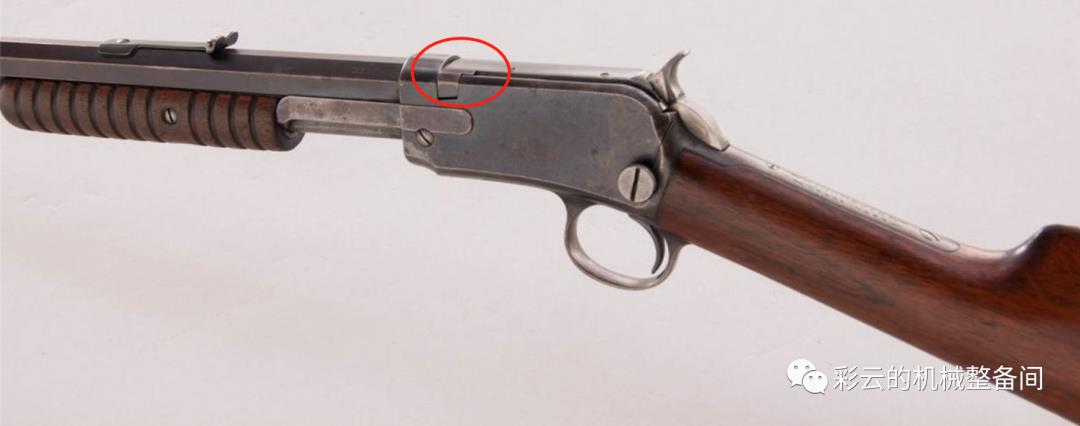

温彻斯特M1890第二型,增加了快拆功能,拆卸销就是机匣左侧扳机上方那个圆钉。

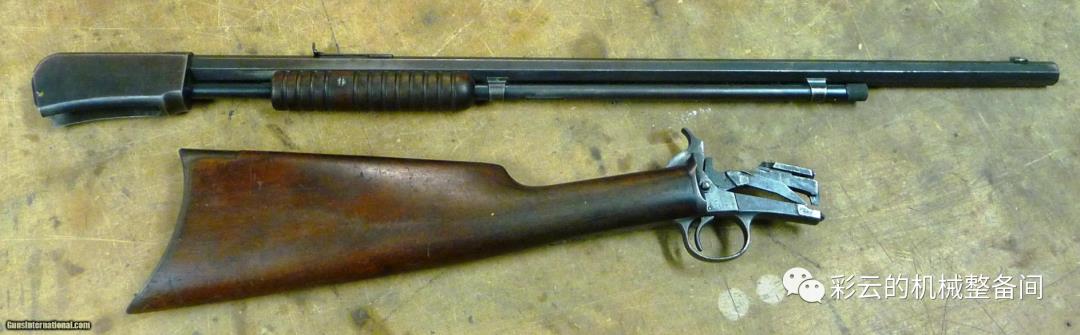

拆开状态的温彻斯特M1890第二型

第二型还有一个变体叫烤蓝框架变体(Blued Frame Variation,序列号112971-325250),机匣由淬火硬化表面改为烤蓝表面,这一型提供的变种产品较多,比如可选用带菱形网格纹、手枪式握把的枪托,比较豪华。

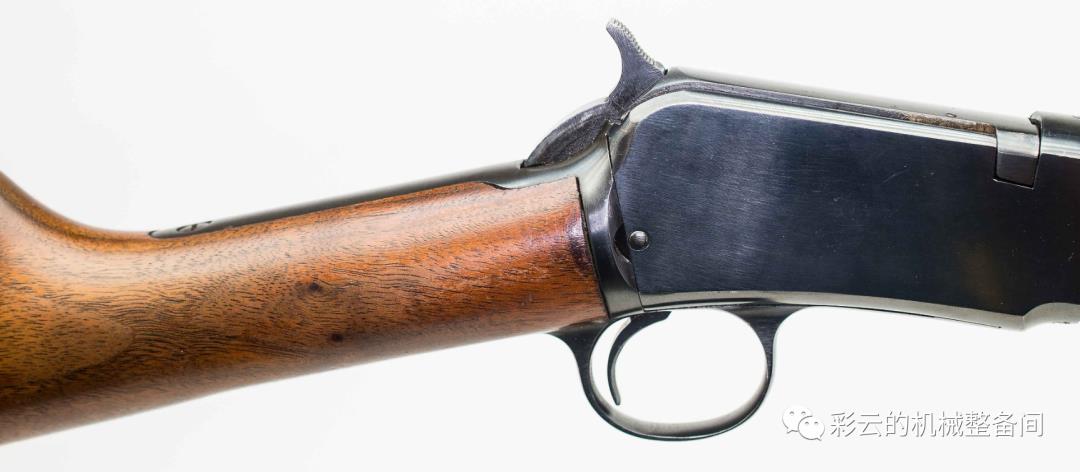

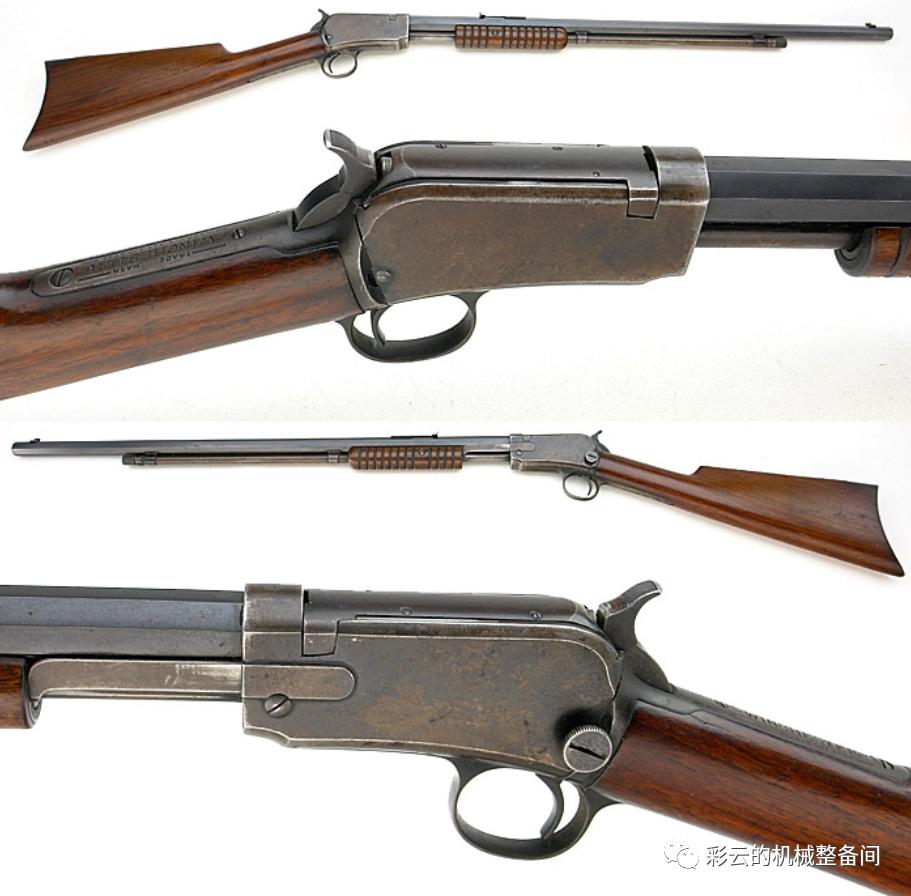

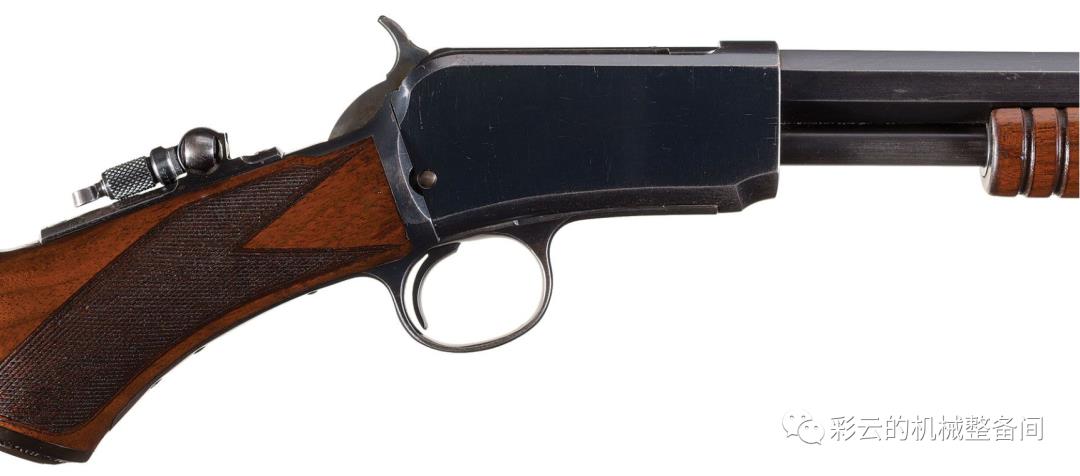

带网格纹手枪握把枪托,有折叠式觇孔照门的烤蓝框架变体,这支很豪华。

第三型(序列号325251-853000)是生产时间最长,产量最大的温彻斯特M1890。这一型最大的修改是枪机与机匣的闭锁槽由内置改为外置,机匣两侧有方形槽,机匣表面为烤蓝,可调表尺,带快拆功能,这种形制的温彻斯特M1890一直生产到1932年停产。

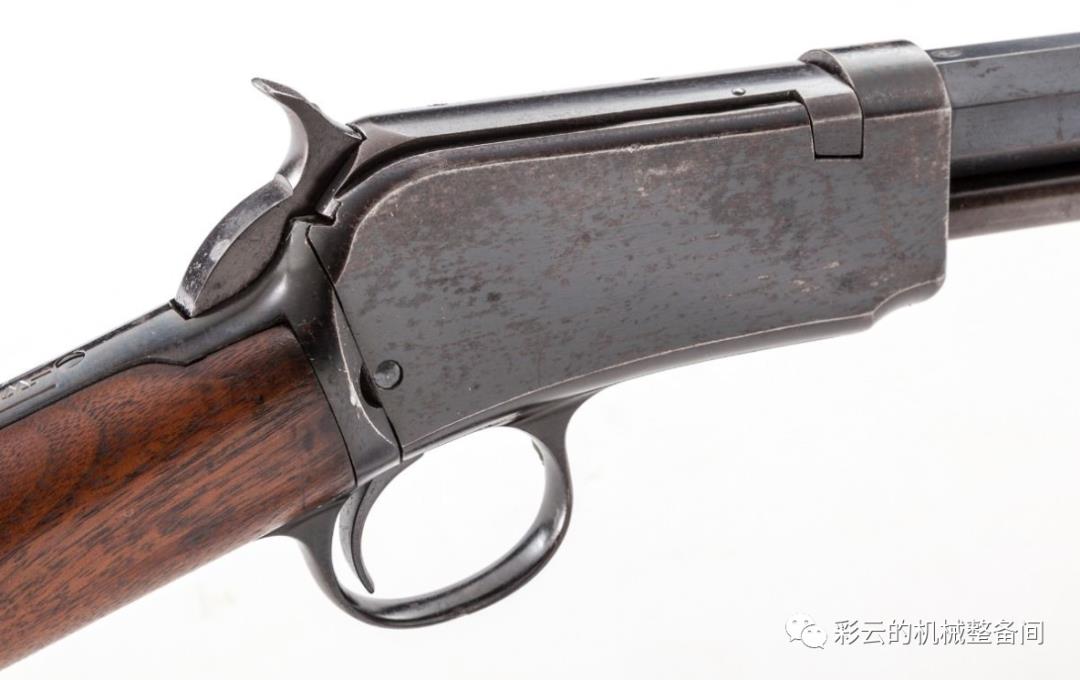

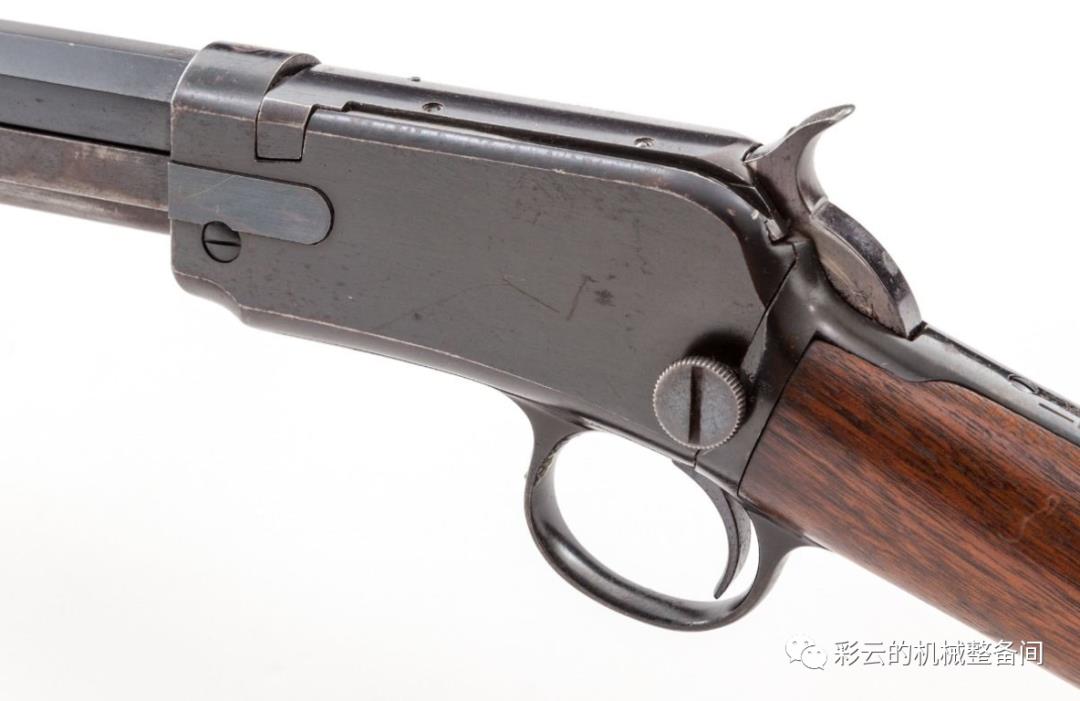

温彻斯特M1890第三型,闭锁槽改为外置。

在1906-1932年,温彻斯特公司还生产过一种叫温彻斯特M1906的泵动步枪,它可看作是温彻斯特M1890的改进型,枪管截面从八角形改为圆形,长度缩短到20英寸,但更改了供弹装置,.22LR口径型M1906能兼容.22 Long和.22 Short弹,这是M1890所没有的功能,这种枪的产量也很大,总共生产了729305支。

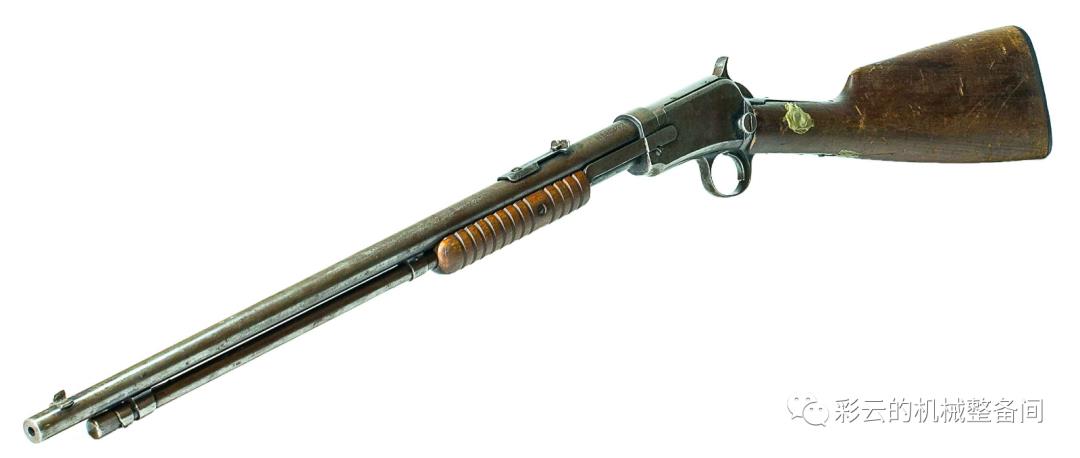

温彻斯特M1906泵动步枪

温彻斯特M1906泵动步枪

温彻斯特M1906泵动步枪

M1906生产到1935年,随后温彻斯特公司对小口径泵动步枪型号进行整合,停产M1890和M1906,改为一种新型号,此时温彻斯特不再使用年份作为产品型号名称,而是用公司自己的序列号,这种新的,取代M1890和M1906的小口径泵动步枪就叫Model 62,后来还有一个Model 62A,区别在于把击锤簧从片簧改为螺旋弹簧。Model 62和62A一直生产到1959年,总产量409476支,有.22LR和.22 Short两个口径,其中.22LR也能兼容.22 Long和.22 Short弹。

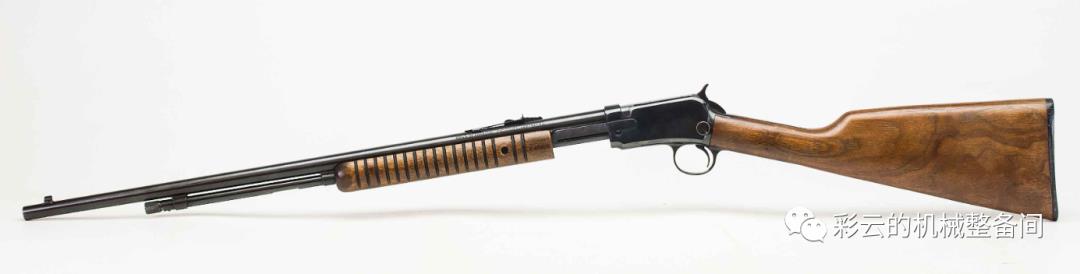

温彻斯特Model 62A

温彻斯特Model 62A

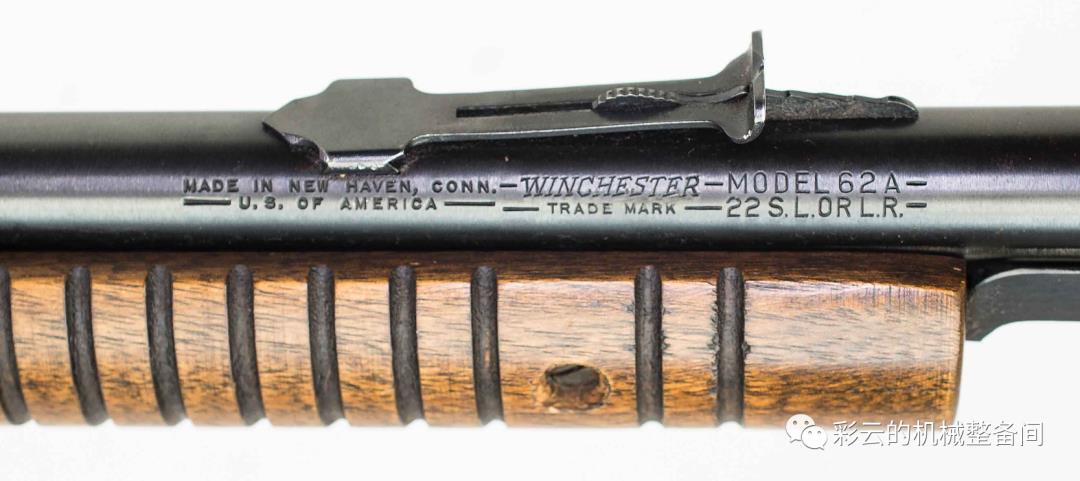

注意枪管铭文写着22 S.L.OR L.R.,能兼容三种弹。

Model 62、62A也有一部分是只能装.22 Short弹的,这种口径的取弹器凹槽特别短,仅能容纳最短的.22 Short弹,.22 Long和.22LR都装不进去,取弹器上也就没有这个杠杆。.22 Short口径的Model 62、62A主要用于娱乐射击,在室内小靶场打靶玩,所以被称为“长廊枪”,Gallery Gun,其中一部分枪的机匣左侧有很大的WINCHESTER红色或原色铭文,成为.22 Short口径温彻斯特Model 62一个标志性的外观特征。

一支.22 Short口径的温彻斯特Model 62A

一支.22 Short口径的温彻斯特Model 62A

机匣上有很大的WINCHESTER红色铭文
